Yueyang Tongtuialah pembekal alat ganti automasi industri yang terletak di China dengan pengalaman lebih 20 tahun. Kami mempunyai stok fizikal pengawal keselamatan HIMA, modul I/O, kad komunikasi dan bekalan kuasa, menyokong kedua-dua model aktif dan dihentikan untuk penggantian dan penyelenggaraan yang dirancang.
Modul HIMA yang mengkhusus dalam sistem instrumen keselamatan berintegriti tinggi (SIS). Tidak seperti PLC tujuan umum,Modul HIMA PLCdibina khusus untuk aplikasi kritikal keselamatan, dengan pensijilan TÜV mencapai tahap tertinggi SIL 3 atau SIL 4 yang ditakrifkan di bawah IEC 61508.
Modul HIMA PLC membentuk teras sistem instrumen keselamatan (SIS) yang direka untuk memantau dan mengawal potensi bahaya dalam proses perindustrian. Seni bina sistem biasanya merangkumi kategori komponen berikut:
Kami menawarkan beberapa siri pengawal keselamatan untuk menampung skala dan keperluan aplikasi yang berbeza:
| Siri | Tahap Keselamatan | Ciri dan Aplikasi |
|---|---|---|
| HIMax | SIL 3, PL e | Sistem modular untuk aplikasi sederhana hingga besar; menyokong konfigurasi berlebihan; sesuai untuk industri proses dan pengangkutan rel |
| HIMatrix | SIL 3, PL e | Sistem padat untuk aplikasi kritikal masa dan pemasangan teragih seperti automasi jentera |
| HIQuad X | SIL 3 | Sistem toleransi kesalahan tinggi dengan redundansi boleh skala |
| Planar4 | SIL 4 | Sistem berwayar keras direka untuk tahap keselamatan tertinggi (SIL 4) |
| H41q | SIL 3 (diperakui TÜV) | Sistem padat, ketersediaan tinggi sesuai untuk sistem kecil dengan titik I/O terhad |
| H51q | SIL 3 (diperakui TÜV) | Sistem modular, ketersediaan tinggi yang menyokong susun atur teragih dan pengembangan sehingga 256 modul I/O |
Sistem kawalan keselamatan HIMA biasa terdiri daripada jenis modul teras berikut:
Modul CPU melaksanakan logik keselamatan. Jika percanggahan dikesan antara kedua-dua pemproses, sistem memasuki keadaan selamat. Seni bina ini mencapai pensijilan SIL 3 sambil mengekalkan ketersediaan yang tinggi.

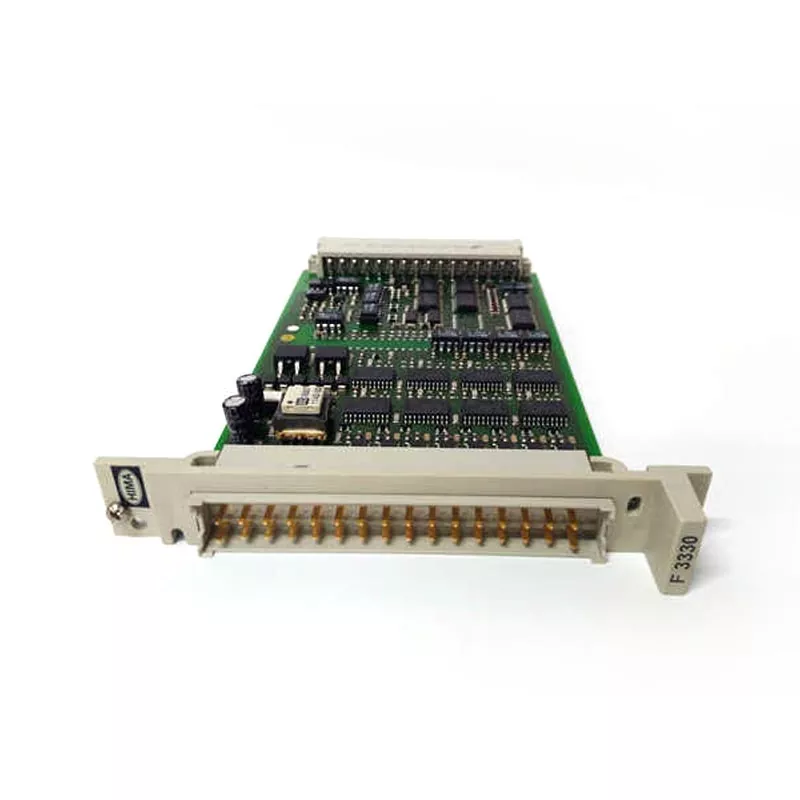

Ini menyambungkan penderia medan dan penggerak kepada pengawal. Modul input/output digital (seperti F3330) dan modul input/output analog tersedia. Lebihan boleh dilaksanakan pada peringkat saluran atau peringkat modul, membolehkan sistem bertolak ansur dengan kerosakan tunggal tanpa kehilangan fungsi keselamatan.
Modul komunikasi mengendalikan komunikasi sistem dalaman dan sambungan rangkaian luaran. Protokol SafeEthernet HIMA menyokong laluan komunikasi berlebihan jika satu laluan gagal, yang lain mengambil alih tanpa mengganggu operasi sistem.
Ini membekalkan kuasa kepada sistem, biasanya menerima input 24V DC. Konfigurasi kuasa berlebihan disokong untuk meningkatkan ketersediaan sistem.
Seni bina TMR (Triple Modular Redundancy) memastikan tiada satu pun titik kegagalan boleh menjejaskan fungsi keselamatan. Jika satu saluran gagal, saluran yang tinggal akan terus beroperasi, dan sistem mengekalkan kefungsian penuh.
Protokol SafeEthernet HIMA menyokong laluan komunikasi yang berlebihan. Jika satu laluan gagal, yang lain mengambil alih tanpa mengganggu operasi sistem.
Semua Modul HIMA PLC diperakui TÜV untuk memenuhi keperluan IEC 61508. Pensijilan ini bukan semata-mata latihan pematuhan dan ia mewakili pengesahan reka bentuk modul, pembuatan dan proses ujian terhadap standard keselamatan berfungsi yang paling ketat.
Sistem ini sangat boleh dikonfigurasikan dan boleh disesuaikan mengikut keperluan pelanggan tertentu. Fleksibiliti ini membolehkan Modul untuk melayani industri dan senario aplikasi yang berbeza.
Modul HIMA PLC digunakan di seluruh industri di mana integriti keselamatan adalah penting:
Kilang penapisan, loji kimia, platform luar pesisir dan saluran paip minyak dan gas jarak jauh. Sistem HIMA menyediakan penutupan kecemasan (ESD), pengesanan kebakaran dan gas, dan perlindungan tekanan integriti tinggi (HIPPS) untuk pemasangan kritikal ini.
Kereta api pengeluaran kompleks yang memerlukan sistem keselamatan yang boleh dipercayai tinggi. Modul memantau keadaan reaktor, mengurus urutan penutupan kecemasan dan menguatkuasakan interlock keselamatan.
Loji janakuasa dan kemudahan nuklear bergantung pada sistem keselamatan HIMA untuk kawalan turbin, keselamatan dandang dan perlindungan reaktor. Sistem Planar4 selalunya ditentukan untuk aplikasi nuklear SIL 4.
Kereta api dan kereta api bawah tanah menggunakan sistem keselamatan HIMA untuk isyarat, kawalan kereta api dan keselamatan platform. Sistem HIMax digunakan di pusat pengurusan trafik berpusat; Sistem HIMatrix menyediakan logik keselamatan yang diedarkan pada pemasangan di tepi jalan.
Keselamatan proses untuk reaktor kelompok, sistem pensterilan dan pengendalian bahan berbahaya.
S: Apakah perbezaan antara Modul HIMA PLC dan PLC standard?
J: Modul HIMA PLC ialah PLC keselamatan yang direka untuk sistem instrument keselamatan (SIS). Mereka menggunakan lebihan yang tinggi, toleransi kesalahan yang tinggi, dan pensijilan TÜV untuk mencapai tahap keselamatan SIL 3 atau SIL 4. PLC standard tidak diperakui pada tahap integriti keselamatan ini dan tidak sesuai untuk aplikasi kritikal keselamatan.
S: Apakah tahap integriti keselamatan yang disokong oleh Modul HIMA PLC?
J: Bergantung pada siri, sistem HIMA menyokong SIL 3 (HIMax, HIMatrix, H41q, H51q) atau SIL 4 (Planar4) di bawah IEC 61508. Siri khusus harus dipilih berdasarkan keperluan SIL aplikasi.
S: Bolehkah Modul ini digunakan untuk sistem penutupan kecemasan?
A: Ya. Ia digunakan secara meluas dalam penutupan kecemasan (ESD), pemantauan kebakaran dan gas (F&G), perlindungan tekanan integriti tinggi (HIPPS), dan sistem pengurusan penunu (BMS) merentas industri minyak, gas dan kimia.
S: Apakah SafeEthernet dan bagaimana ia meningkatkan kebolehpercayaan sistem?
J: SafeEthernet ialah protokol komunikasi keselamatan HIMA, menyokong laluan penghantaran berlebihan antara pengawal dan I/O jauh. Jika satu laluan gagal, yang lain mengambil alih tanpa gangguan, meningkatkan ketersediaan sistem keseluruhan.
S: Bolehkah Modul ini dikembangkan atau dinaik taraf selepas pemasangan?
A: Ya. Sistem HIMax dan H51q adalah modular dan menyokong pengembangan dengan modul I/O tambahan apabila keperluan berkembang. Peningkatan perkakasan dan perisian boleh dilaksanakan dengan perancangan dan penilaian keselamatan yang sesuai.
S: Adakah Modul HIMA PLC masih dalam pengeluaran?
J: Kebanyakan siri HIMA kekal dalam pengeluaran, kecuali beberapa model lama. Yueyang Tongtu mengekalkan kedua-dua model pengeluaran aktif dan model yang dihentikan dalam stok fizikal. Untuk ketersediaan khusus, minta sebut harga dengan nombor bahagian yang tepat.
S: Apakah perbezaan antara sistem H41q dan H51q?
J: H41q ialah sistem padat yang sesuai untuk aplikasi kecil dengan titik I/O terhad. H51q ialah sistem modular yang menyokong susun atur teragih dengan pengembangan sehingga 256 modul I/O. Kedua-duanya diperakui TÜV kepada SIL 3. H51q lebih sesuai untuk aplikasi keselamatan yang lebih besar dan lebih teragih.
