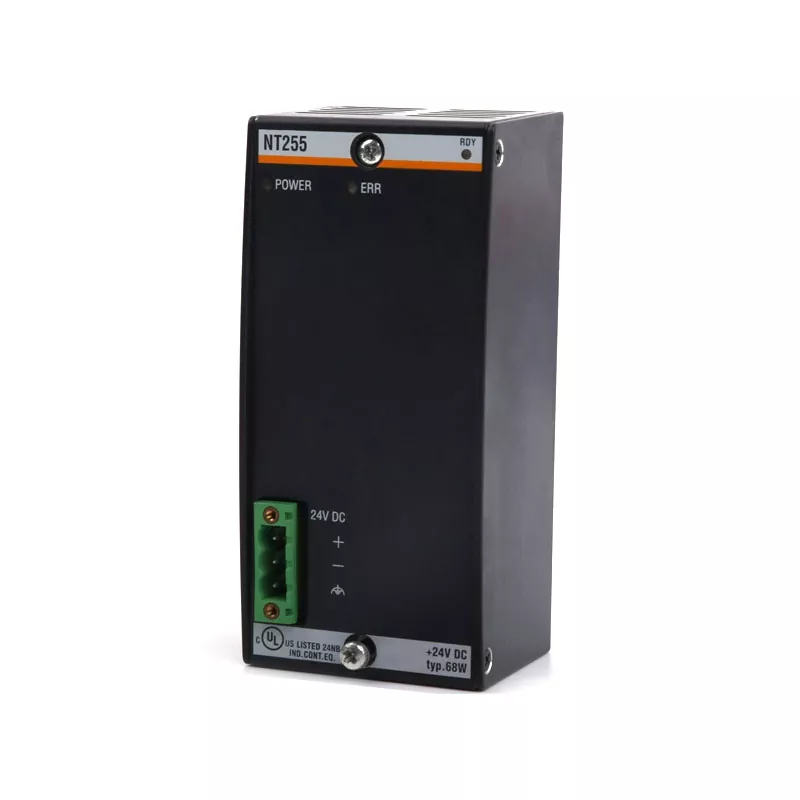

Bachmann NT255

Bachmann NT255 adalah modul bekalan kuasa yang digunakan dalam sistem automasi modular Bachmann. Ia membekalkan voltan operasi yang diperlukan oleh CPU dan modul lain yang disambungkan melalui satah belakang sistem, dengan input DC 18–34 V dan kuasa output 45 W. Sehingga 55 W tersedia untuk beban puncak sementara, manakala output +5 V utama menyokong sehingga 6 A.

Modul ini juga menyediakan output +15 V dan -15 V pada 0.5 A setiap satu, bersama-sama dengan perlindungan kekutuban terbalik elektronik, pemantauan voltan input, pengasingan galvanik, petunjuk status dan isyarat kegagalan kuasa. Untuk projek penggantian atau penyelenggaraan, model dan nombor bahagian yang tepat hendaklah diperiksa terhadap pemasangan sedia ada.

Pengenalan Produk

Spesifikasi Utama

Fungsi Bekalan Kuasa

Modul bekalan kuasa membentuk sebahagian daripada seni bina kuasa dalaman sistem automasi Bachmann. Ia menukarkan bekalan DC masuk ke dalam voltan yang diperlukan oleh CPU dan modul lain yang dipasang melalui satah belakang.

Unit ini menyediakan tiga tahap voltan keluaran: +5 V, +15 V dan -15 V. Output +5 V dinilai pada 6 A, dengan keupayaan puncak 8 A, manakala output ±15 V menyokong 0.5 A setiap satu. Output ini bertujuan untuk membekalkan perkakasan sistem yang disambungkan dan bukannya berfungsi sebagai bekalan kuasa DC luaran tujuan umum.

Beberapa fungsi perlindungan dan pemantauan menyokong operasi sistem yang boleh dipercayai. Perlindungan kekutuban songsang elektronik membantu mengelakkan kerosakan daripada kekutuban input yang salah, manakala pemantauan voltan input boleh menjana mesej kegagalan kuasa apabila keadaan bekalan berada di luar julat yang diperlukan. Pengasingan galvanik menyediakan pemisahan antara input, sistem dan litar tanah.

Keserasian Sistem

Modul ini direka bentuk untuk seni bina automasi modular Bachmann dan berfungsi dengan komponen sistem bersambung satah belakang. Oleh itu, kesesuaiannya bergantung pada konfigurasi sistem kawalan lengkap dan bukannya pada spesifikasi elektrik sahaja.

Apabila memilih pengganti, model asal, nombor bahagian, konfigurasi satah belakang, bekalan input, kapasiti keluaran yang diperlukan dan keadaan persekitaran hendaklah diperiksa. Ini amat penting apabila menyelenggara peralatan automasi yang lebih lama, di mana komponen penggantian perlu sepadan dengan konfigurasi sistem yang telah ditetapkan.

Maklumat pada label modul asal biasanya merupakan titik permulaan yang paling berguna. Menyediakan nombor bahagian yang tepat boleh membantu mengenal pasti komponen yang diperlukan sebelum ketersediaan dan keperluan penghantaran disahkan.

NT255 dan NT255 CC

Versi standard dan versi NT255 CC ColdClimate tersedia untuk persekitaran operasi yang berbeza. Unit standard dikenal pasti dengan nombor bahagian 00031426-00, manakala versi ColdClimate menggunakan 00031427-00.

Kedua-dua versi menyediakan fungsi bekalan kuasa asas dan konfigurasi output yang sama. Varian ColdClimate bertujuan untuk aplikasi di mana suhu yang lebih rendah dan keadaan persekitaran seperti pemeluwapan perlu dipertimbangkan.

Versi yang betul harus ditentukan daripada dokumentasi peralatan asal, pengenalan modul, dan persekitaran pemasangan sebenar dan bukannya dengan penampilan sahaja.

Aplikasi

Bachmann NT255 digunakan dalam sistem automasi dan kawalan industri berasaskan Bachmann di mana kuasa DC dalaman diperlukan untuk CPU dan modul lain yang bersambung. Keperluan biasa boleh berlaku semasa penyelenggaraan sistem, pembaikan peralatan, pengembangan sistem kawalan, dan penyediaan alat ganti kritikal.

Pemilihan harus berdasarkan konfigurasi sistem yang lengkap dan bukannya kuasa output sahaja. Modul yang disambungkan, susunan pesawat belakang, bekalan masuk, keadaan persekitaran dan versi yang diperlukan semuanya perlu dipertimbangkan apabila mengesahkan kesesuaian.

Maklumat Pesanan

Untuk mendapatkan sumber, pelanggan boleh memberikan model lengkap atau nombor bahagian bersama-sama dengan kuantiti yang diperlukan, keperluan keadaan produk, maklumat permohonan dan destinasi penghantaran.

Nombor bahagian standard ialah 00031426-00. Jika pemasangan sedia ada menggunakan versi ColdClimate, komponen yang diperlukan hendaklah disahkan sebagai NT255 CC, 00031427-00.

Menyediakan maklumat pengenalan asal pada permulaan proses penyumberan membantu mengurangkan ralat pemilihan model dan membolehkan ketersediaan, keadaan, kuantiti dan keperluan penghantaran disemak dengan lebih cekap.

Soalan Lazim

Apakah itu Bachmann NT255?

Ia adalah modul bekalan kuasa untuk sistem automasi modular Bachmann, menyediakan voltan bekalan dalaman yang diperlukan oleh CPU dan modul lain yang disambungkan ke belakang.

Apakah julat voltan masukan?

Julat voltan input yang ditentukan ialah 18–34 V DC.

Apakah penarafan keluaran utama?

Modul ini menyediakan +5 V pada 6 A, dengan keupayaan puncak 8 A, bersama-sama dengan +15 V dan -15 V pada 0.5 A setiap satu. Kuasa keluaran terkadar ialah 45 W, dengan sehingga 55 W tersedia untuk beban puncak sementara.

Apakah perbezaan antara versi standard dan ColdClimate?

Versi standard dikenal pasti oleh 00031426-00, manakala versi ColdClimate ialah 00031427-00. Yang terakhir ini bertujuan untuk pemasangan di mana suhu yang lebih rendah dan keadaan persekitaran yang berkaitan dengan pemeluwapan perlu dipertimbangkan.

Apakah maklumat yang diperlukan untuk sebut harga gantian?

Nombor bahagian asal adalah rujukan yang paling berguna. Kuantiti, keperluan keadaan produk, maklumat sistem sedia ada dan destinasi penghantaran juga boleh disediakan untuk menyokong pemeriksaan ketersediaan dan sumber.

Minta Sebut Harga

Perlukan 00031426-00 atau 00031427-00 untuk sistem automasi Bachmann sedia ada? Hantarkan kepada kami nombor bahagian asal, kuantiti yang diperlukan, keperluan keadaan produk dan destinasi penghantaran. Yueyang Tongtu boleh menyemak bekalan yang tersedia dan memberikan maklumat sumber dan penghantaran berdasarkan keperluan anda.
