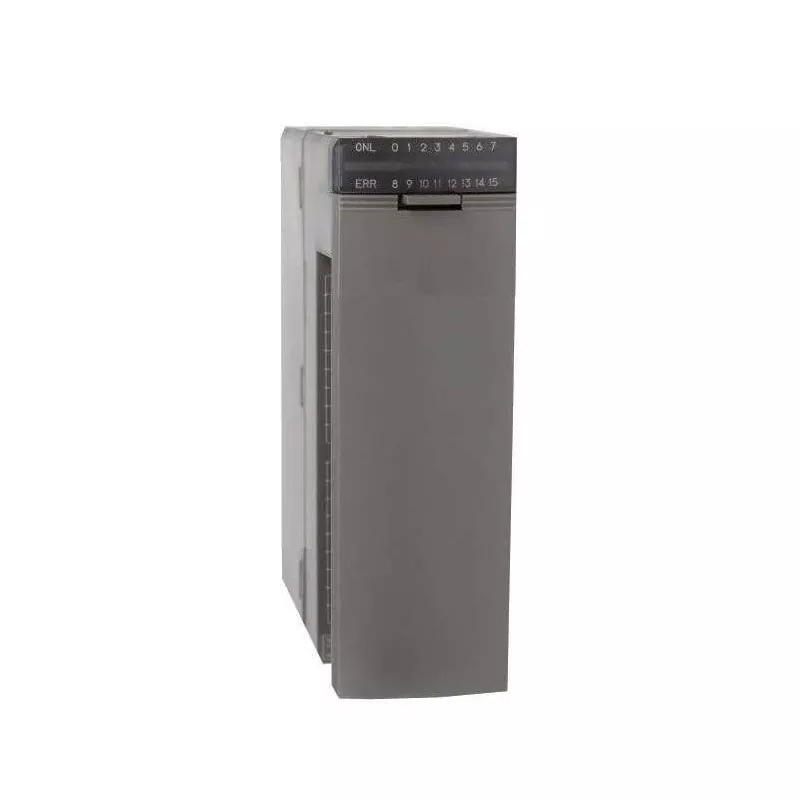

Fuji NP1X1606-W

Fuji NP1X1606-W ialah modul pengembangan input DC 16 mata untuk PLC siri MICREX-SX. Ia menerima 24 isyarat medan VDC dan menyediakan status input digital kepada CPU. Modul ini digunakan dalam panel kawalan di mana titik input tambahan diperlukan.

Yueyang Tongtu membekalkan modul ini sebagai alat ganti automasi industri. Syarikat itu mengekalkan stok komponen Fuji MICREX-SX dan menyokong penyumberan untuk nombor bahagian yang lebih lama atau terhenti. Pemeriksaan pra-penghantaran dan pengesahan keserasian tersedia.

Pengenalan Produk

Spesifikasi Teknikal

Nilai di atas adalah berdasarkan maklumat yang diberikan oleh sumber produk. Untuk parameter kejuruteraan terperinci seperti suhu operasi, suhu penyimpanan, dimensi dan berat, rujuk dokumentasi teknikal Fuji Electric MICREX-SX rasmi. Jika lembaran data rasmi tersedia, ia harus digunakan sebagai rujukan utama.

Sumber Teknikal: Dokumentasi dan manual produk siri MICREX-SX Fuji Electric. Sekiranya terdapat percanggahan, data pengilang rasmi diutamakan.

Ciri Reka Bentuk dan Perkakasan

NP1X1606-W adalah sebahagian daripada sistem I/O modular MICREX-SX. Modul ini menggunakan perumah padat untuk menjimatkan ruang panel kawalan. Ia bersambung ke sistem melalui antara muka pengembangan dan menyediakan terminal skru untuk pendawaian medan.

Litar input menerima isyarat 24 VDC standard daripada penderia, suis dan kenalan geganti. Masa tindak balas kira-kira 10 ms sesuai untuk aplikasi input digital umum.

Penyelenggaraan Lapangan dan Penyelesaian Masalah

Penyelenggaraan Rutin

1. Pastikan bukaan pengudaraan bebas daripada habuk dan serpihan. Habuk terkumpul boleh mengurangkan pelesapan haba dan membawa kepada penuaan komponen pramatang.
2. Periksa terminal skru secara berkala. Getaran dan kitaran haba boleh menyebabkan sambungan menjadi longgar dari semasa ke semasa.
3. Sahkan bahawa penutup terminal dipasang selepas pendawaian. Penarafan perlindungan IP20 bergantung pada penutup yang dipasang.

Pemeriksaan Kerosakan Biasa

Jika titik input tidak didaftarkan dengan betul:

1. Sahkan peranti medan membekalkan 24 VDC ke terminal input.
2. Periksa pendawaian dari blok terminal ke modul. Skru longgar atau wayar putus adalah punca yang kerap.
3. Sahkan LED penunjuk input untuk saluran yang sepadan. Jika LED dihidupkan tetapi CPU tidak membaca isyarat, masalahnya mungkin dalam komunikasi pengembangan.
4. Jika LED dimatikan semasa isyarat medan hadir, titik input mungkin rosak atau terminal biasa mungkin diputuskan.
5. Tukar pendawaian medan ke titik input kerja yang diketahui. Jika isyarat mengikut peranti medan, titik input asal rosak.

Bukti dan Pemeriksaan Produk

Untuk menyokong pengesahan produk, item berikut boleh diberikan atau disahkan sebelum penghantaran:

• Foto modul sebenar (depan, belakang, sisi terminal)
• Gambar papan nama dan nombor bahagian
• Rekod pemeriksaan pra-penghantaran
• Gambar keadaan pembungkusan

Ketersediaan item ini bergantung pada stok dan kumpulan semasa. Sila minta mereka apabila mengesahkan pesanan.

Senarai Semak Pemeriksaan Pra-Penghantaran

Soalan Lazim

S1: Bagaimanakah saya mengesahkan NP1X1606-W serasi dengan sistem MICREX-SX saya?

J: Sediakan model CPU dan gambar modul sedia ada. Kami akan menyemak antara muka pengembangan dan konfigurasi sistem sebelum penghantaran.

S2: Apakah perbezaan antara arus input 7 mA dan isyarat terpakai 35 mA?

A: 7 mA ialah arus biasa yang dikeluarkan oleh litar input modul apabila 24 VDC digunakan. 35 mA ialah penarafan arus maksimum untuk sumber isyarat medan. Makna sebenar nilai ini hendaklah disahkan daripada lembaran data rasmi Fuji Electric.

S3: Bolehkah modul ini ditukar panas?

J: NP1X1606-W tidak direka untuk pertukaran panas. Kuasa sistem hendaklah dimatikan sebelum mengeluarkan atau memasukkan modul untuk mengelakkan kerosakan.

S4: Apakah yang perlu saya semak jika titik input berhenti berfungsi?

A: Mula-mula sahkan isyarat medan hadir di terminal. Kemudian periksa pendawaian dan penunjuk input. Jika LED dihidupkan tetapi CPU tidak membaca isyarat, periksa komunikasi pengembangan. Jika LED dimatikan, litar input mungkin rosak.

S5: Adakah NP1X1606-W masih tersedia?

J: Ketersediaan bergantung pada status pengeluaran pengeluar semasa dan inventori pengedar. Sila hubungi kami dengan kuantiti yang diperlukan dan lokasi penghantaran supaya kami boleh menyemak pilihan sumber semasa.

S6: Bolehkah saya menggunakan modul ini dengan siri PLC Fuji yang berbeza?

A: NP1X1606-W adalah khusus untuk siri MICREX-SX. Ia tidak serasi dengan keluarga Fuji PLC yang lain. Model CPU mesti disahkan sebelum membuat pesanan.

Maklumat Pembekal

Yueyang Tongtu E-commerce Co., Ltd. telah membekalkan alat ganti automasi industri selama lebih 20 tahun. Syarikat itu menumpukan pada sistem pemantauan PLC, DCS dan jentera, dan mengekalkan stok komponen Fuji MICREX-SX.

• Skop Perniagaan: Alat ganti automasi industri, termasuk modul PLC, unit I/O, komponen sistem DCS dan bahagian sistem kawalan yang dihentikan.
• Kawalan Kualiti: Semua produk diperiksa untuk nombor bahagian, keadaan fizikal dan integriti penyambung sebelum penghantaran. Pemeriksaan pihak ketiga diterima.
