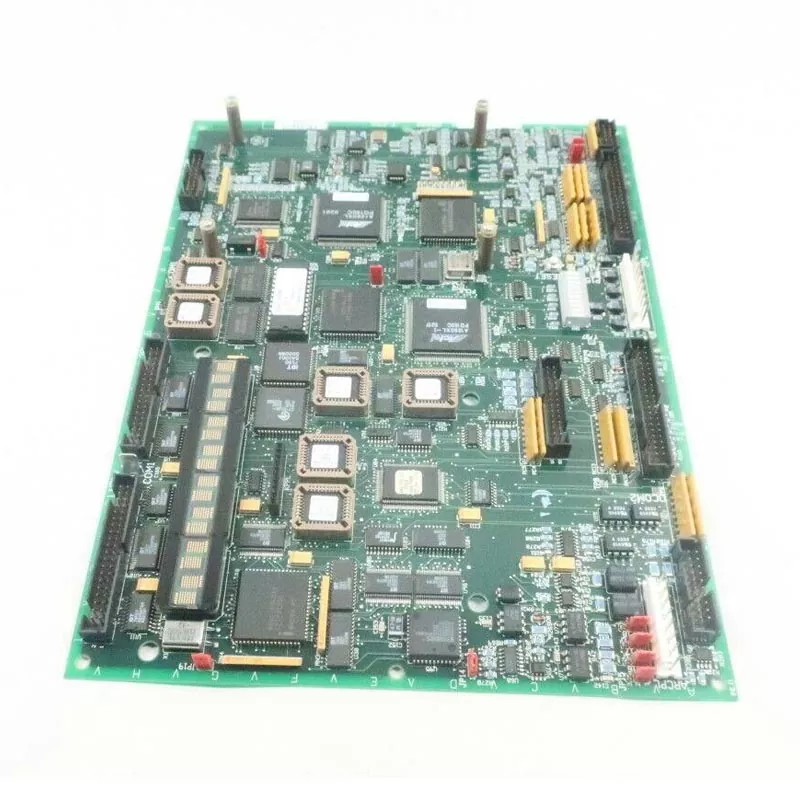

GE Fanuc DS200PCCAG5AC

GE Fanuc DS200PCCAG5AC ialah kad kawalan kuasa PCCA berkuasa tinggi dalam sistem kawalan GE Fanuc Mark V, bertindak sebagai hab pusat untuk litar pemacu unit.

Parameter Produk

Perkakasan Teras dan Ciri Fungsian

1. Reka Bentuk Khusus Kuasa Kuda Tinggi (HP Tinggi).

Semakan perkakasan G5 dikonfigurasikan khusus untuk aplikasi berkuasa tinggi, menyokong mod pemacu regeneratif/bukan regeneratif dengan julat voltan angker 240–630V DC .

Tiada snubber onboard: Semua komponen penimbal dipindahkan ke pemasangan sistem luaran. Ini adalah reka bentuk kejuruteraan yang disengajakan untuk Kumpulan G5—bukan kecacatan. Dengan mengalih keluar snubber atas kapal dan litar pengecilan, ketumpatan kuasa dan kecekapan pelesapan haba dipertingkatkan dengan ketara untuk aplikasi jambatan SCR berkuasa tinggi .

2. Antara Muka Jambatan Kuasa SCR

Memacu jambatan kuasa SCR arus tinggi melalui isyarat get terpencil pengubah denyut, menyediakan pengasingan galvanik 1500V RMS antara litar kawalan voltan rendah dan bahagian kuasa voltan tinggi .

12 penyambung palam untuk isyarat nadi get ke hadapan dan belakang, menyokong topologi SCR jambatan penuh .

Antara muka dengan papan kuasa jenis DCFB dan menyokong reaktor Kaki dan fius Kaki untuk perlindungan arus lebihan peringkat cawangan yang tepat.

3. Konfigurasi Sistem Fleksibel

4 pelompat atas kapal (JP1, JP2, WP3, WP4) untuk mengkonfigurasi: nombor kumpulan kad, julat voltan sistem, operasi kapasitor, pemasaan jambatan dan maklum balas voltan .

Reka bentuk tanpa fius: bergantung pada fius Kaki luaran untuk perlindungan arus lebih, pilihan reka bentuk yang memudahkan penggantian papan dan mengurangkan masa penyelenggaraan .

Serasi dengan bingkai rak jenis J, K dan M Mark V; menyokong konfigurasi pengubah bas bebas dan biasa.

4. Diagnostik dan Pemantauan Status

Penunjuk LED: PWR (Kuasa), FAULT, TRIP—membolehkan penilaian status di tapak dengan pantas .

Titik ujian yang dipasang pada papan untuk pengesahan isyarat (denyut pintu, isyarat maklum balas CT/VT) .

5. Reka Bentuk Persekitaran dan Kebolehpercayaan

Salutan selaras untuk perlindungan terhadap habuk, kelembapan dan pendedahan kimia dalam persekitaran industri yang keras .

Suhu operasi: -20°C hingga +60°C (julat industri standard) .

Penggunaan kuasa yang rendah: ≤5W daripada bekalan backplane .

Reka bentuk PCB berbilang lapisan dengan imuniti EMI yang dipertingkatkan.

Antaramuka Komunikasi dan Keserasian Protokol

1. Menyokong antara muka dengan mikropengawal pengguna dan peralatan PLC; antara muka perkakasan termasuk port bersiri RS-232 dan RS-485, dengan keserasian serentak untuk kaedah komunikasi Ethernet dan wayarles.

2. Mempunyai sokongan terbina dalam untuk berbilang protokol komunikasi termasuk protokol khusus PLC, Modbus, I2C dan protokol tersuai, memastikan keserasian luas dengan pelbagai peranti automasi di tapak.

3. Skrin pemantauan dan operasi dibangunkan menggunakan perisian konfigurasi HMImaker, membolehkan penjanaan antara muka grafik yang cepat dan bebas kod.

Seni Bina dan Kelebihan Operasi

1. Reka bentuk perkakasan digital sepenuhnya tanpa sistem pengendalian, menghapuskan risiko ranap sistem; unit but terus ke dalam antara muka operasi, memastikan prestasi paparan yang stabil.

2. Kekebalan gangguan elektromagnet (EMI) yang tinggi, menjadikannya sesuai untuk pemasangan di dalam kabinet dalam persekitaran EMI tinggi seperti loji kuasa dan bengkel pemprosesan kimia.

3. GE Fanuc DS200PCCAG5AC menawarkan penggunaan kuasa keseluruhan yang rendah dan kadar segar semula skrin yang pantas; penggantian alat ganti tidak memerlukan pemasangan atau penggunaan sistem peringkat rendah yang kompleks.

4. Papan melaksanakan dwi fungsi—paparan dan kawalan—dan berfungsi sebagai titik sambungan kritikal untuk sistem bekalan kuasa kuasa tinggi, bertindak sebagai komponen teras yang amat diperlukan bagi litar pemacu.

Rujukan Pantas Keserasian Sistem Mark V

Industri Berkenaan dan Keadaan Operasi

1. Tenaga, Kuasa, dan Minyak & Gas

Penggantian alat ganti untuk sistem Mark V dalam set penjana dan peralatan kuasa; menangani kerosakan dalam gelung kawalan permulaan/penutupan dan peraturan kelajuan.

2. Pembuatan Kimia

Unit automasi untuk barisan pengeluaran kimia, digunakan untuk pemantauan peralatan proses dan kawalan pemacu gelung tertutup.

3. Kejuruteraan Marin

Kemudahan automasi untuk platform luar pesisir, pengendalian proses pemantauan peralatan dan penyampai isyarat pemacu.

4. Pembuatan Tradisional

Perbaikan semula sistem automasi kilang warisan; menggantikan papan tua atau rosak model yang sama untuk memulihkan operasi peralatan.

Nota: GE Fanuc DS200PCCAG5AC adalah alat ganti perkakasan yang dihentikan; ia digunakan terutamanya untuk penyelenggaraan sistem warisan sedia ada dan tidak disyorkan untuk pembangunan projek baharu.

Soalan Lazim

S1: Bolehkah GE Fanuc DS200PCCAG5AC ditukar terus dengan kad PCCA versi standard?

J: Tidak. Model ini ialah versi kuasa kuda tinggi (HP) khusus dengan semakan perkakasan G5. Papan itu sendiri tidak mengintegrasikan komponen snubber atau pengecilan—ini dipindahkan ke pemasangan sistem luaran sebagai reka bentuk kejuruteraan yang disengajakan untuk aplikasi berkuasa tinggi . Penggantian terus dengan versi standard (cth., G1/G2) akan mengakibatkan kehilangan perkakasan dan anomali sistem.

Sebelum meneruskan: Sahkan bahawa sistem anda telah memasang reaktor Kaki dan fius Kaki. Sahkan konfigurasi perkakasan lengkap sepadan dengan keperluan G5 berkuasa tinggi. Jika tidak pasti, berikan nombor siri rak Mark V sistem anda dan kami akan membantu dengan pengesahan

S2: Apakah gejala biasa di tapak apabila papan tidak berfungsi?

A: Gejala kegagalan yang biasa termasuk:

Unit gagal dimulakan atau menunjukkan peraturan kelajuan yang tidak normal

Pandu perjalanan unit dengan kod kerosakan berkaitan jambatan SCR

Dalam kes yang teruk, interlock penutupan serta-merta dicetuskan

Penting: Sesetengah kegagalan adalah terpendam—tiada penggera ralat dipaparkan dan lampu penunjuk mungkin kelihatan normal. Kes ini memerlukan penilaian menyeluruh berdasarkan data diagnostik sistem, termasuk pengesahan isyarat nadi get dan pemeriksaan maklum balas CT/VT di titik ujian yang dipasang pada papan. Jangan bergantung semata-mata pada penunjuk LED untuk diagnosis

S3: Apakah maklumat yang diperlukan semasa membeli alat ganti ini, melebihi nombor model penuh?

J: Untuk memastikan keserasian, kami mengesyorkan menyediakan:

Versi sistem Mark V dan semakan perisian tegar (jika diketahui)

Penarafan kuasa unit dan julat voltan angker

Jenis bingkai rak sistem (J, K atau M)

Sama ada bahagian itu untuk penggantian unit lengkap atau untuk tujuan penyelesaian masalah/sandaran

Semakan papan semasa (jika menggantikan papan sedia ada, sila berikan model penuh dan semakannya)

Maklumat ini membantu kami mengesahkan keserasian dan mencegah kegagalan penggunaan yang disebabkan oleh ketidakpadanan versi

S4: Apakah pemeriksaan mudah yang perlu dilakukan selepas menerima papan tetapi sebelum pemasangan di tapak?

A: Senarai semak prapemasangan:

S5: Adakah papan litar ini masih dalam pengeluaran oleh pengeluar asal?

J: Tidak. Perkakasan ini ialah alat ganti yang telah dihentikan. GE tidak lagi mengeluarkan besar-besaran DS200PCCAG5ACB. Ketersediaan pasaran bergantung terutamanya pada inventori sedia ada.

Nasihat pemilihan: Apabila mendapatkan bahagian ini, utamakan pengesahan keserasian versi perkakasan (semakan G5) dan konfigurasi sistem untuk mengelakkan pembelian komponen yang tidak serasi. Kami hanya membekalkan papan asli tulen yang diperoleh melalui saluran rasmi, bukan unit yang diperbaharui atau diselamatkan.

S6: Bolehkah papan bertukar panas semasa sistem berjalan?

J: Tidak. Sistem Mark V tidak direka bentuk untuk pemasukan langsung perkakasan PCCA. Menarik papan di bawah kuasa boleh merosakkan antara muka SCR atau sambungan satah belakang. Sentiasa matikan sistem sepenuhnya sebelum dialih keluar atau pemasangan .
