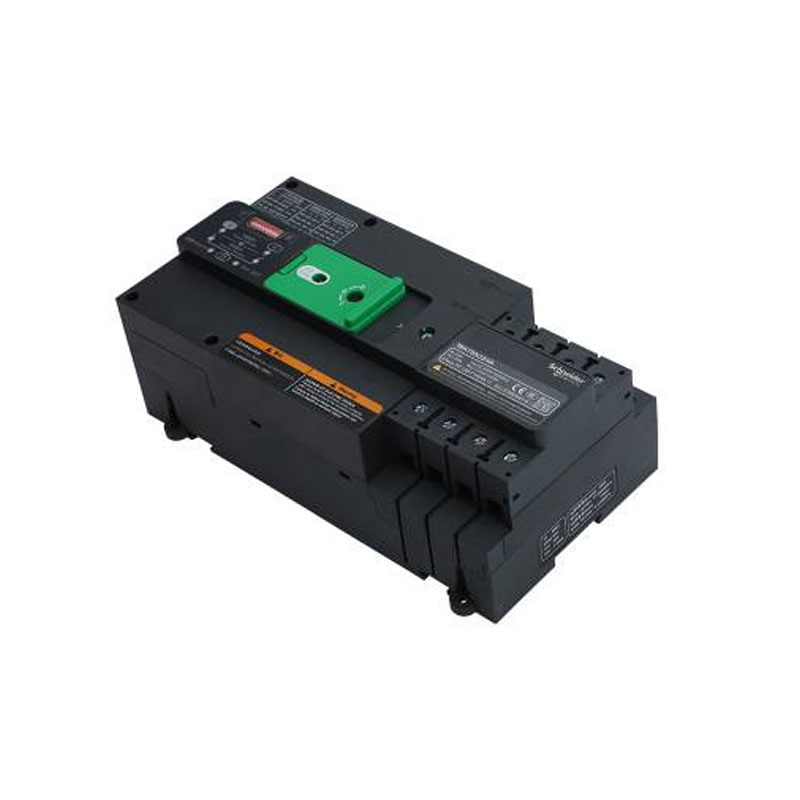

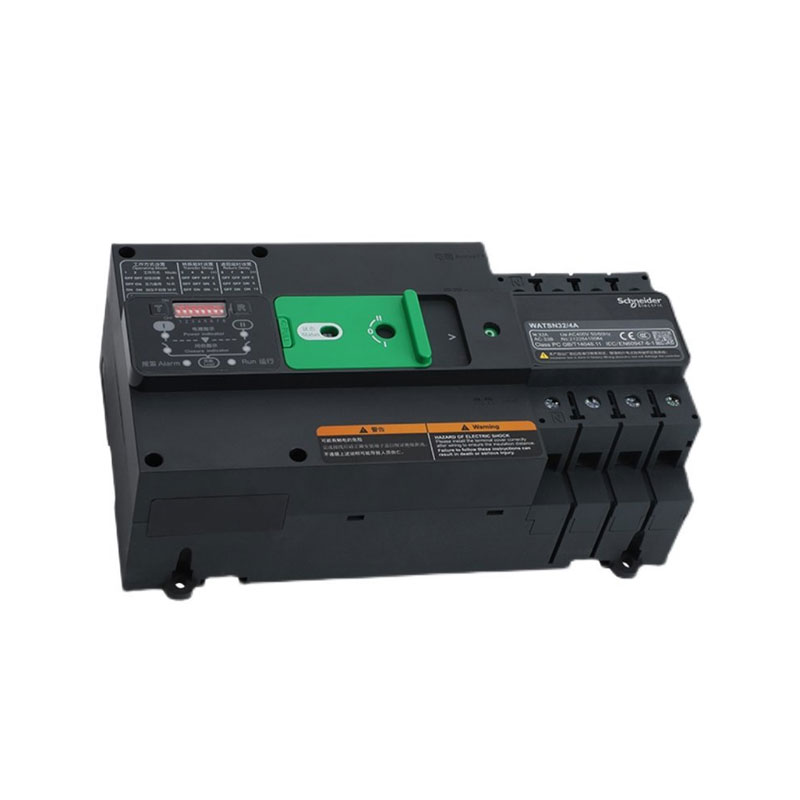

Schneider WATSN-160/125b/4A

Yueyang Tongtu membekalkan Schneider WATSN-160/125b/4A ATS untuk penyelenggaraan industri, penggantian elektrik dan projek pengagihan kuasa yang memerlukan komponen Schneider yang disahkan. Unit ini direka bentuk untuk mengurus pemindahan beban antara dua bekalan kuasa bebas dengan memantau keadaan sumber dan menukar beban yang disambungkan apabila voltan tidak normal, kehilangan fasa atau gangguan kuasa berlaku.

Matriks Spesifikasi Teknikal

Ciri Teknikal Utama

Konfigurasi Pensuisan Kuasa Dua Kutub 4 Kutub

Schneider WATSN-160/125b/4A menggunakan reka bentuk pensuisan 4 kutub, memutuskan sambungan dan memindahkan:

· Fasa L1

· Fasa L2

· Fasa L3

· Pengalir neutral

Konfigurasi ini biasanya digunakan dalam sistem empat wayar tiga fasa di mana pensuisan neutral diperlukan untuk mengekalkan pemisahan antara bekalan kuasa bebas.

Pemindahan Automatik dan Mod Operasi Manual

ATS menyokong pensuisan automatik antara sumber kuasa utama dan siap sedia sambil turut menyediakan keupayaan operasi manual untuk pentauliahan, pemeriksaan dan prosedur penyelenggaraan.

Mekanisme pengendalian manual membolehkan juruteknik memilih kedudukan pensuisan yang diperlukan semasa operasi perkhidmatan.

Perlindungan Saling Mekanikal dan Elektrikal

Struktur saling mengunci bersepadu menghalang kedua-dua sumber kuasa daripada ditutup secara serentak.

Interlocking mekanikal menyediakan pencegahan fizikal, manakala interlocking elektrik berfungsi dengan litar kawalan untuk mengurangkan kemungkinan operasi pensuisan yang salah.

Reka bentuk ini membantu melindungi peralatan hiliran daripada risiko litar pintas fasa ke fasa yang disebabkan oleh sambungan dwi-sumber yang tidak diingini.

Struktur Penukaran Kenalan Boleh Dipercayai

ATS menggunakan sistem sentuhan kuasa khusus yang direka untuk operasi pensuisan berulang di bawah keadaan berkadar.

Struktur sentuhan direka bentuk untuk mengekalkan sambungan elektrik yang stabil semasa operasi biasa sambil mengurangkan haus sentuhan semasa kitaran pemindahan berulang.

PLC dan Integrasi Automasi Bangunan

Siri WATSN menyediakan antara muka sambungan tambahan untuk maklum balas status dan penyepaduan kawalan.

Ia boleh digunakan dengan:

● Sistem kawalan PLC

● Sistem pengurusan bangunan (BMS)

● Sistem pemantauan elektrik

untuk pemantauan status jauh dan aplikasi pengurusan kuasa.

Pengesahan Kualiti daripada Yueyang Tongtu

Pengesahan Model dan Perkakasan

Yueyang Tongtu mengesahkan maklumat pengenalan produk termasuk:

1. Penetapan model

2. Maklumat papan nama

3. Konfigurasi terminal

4. Keadaan fizikal

sebelum penghantaran.

Perlindungan Pembungkusan Eksport

Setiap unit disediakan dengan pembungkusan pelindung yang sesuai untuk pengangkutan antarabangsa untuk mengurangkan risiko kerosakan semasa pengendalian dan penghantaran.

Sokongan Dokumentasi Teknikal

Untuk projek pembelian dan penyelenggaraan, Yueyang Tongtu boleh menyediakan:

● Sebut harga produk

● Spesifikasi teknikal

● Foto produk

● Maklumat pembungkusan

● Bantuan perolehan

Soalan Lazim

S: Apakah maksud akhiran "160/125b/4A" dalam nombor model Schneider WATSN?

A: "160" menunjukkan penarafan bingkai (), "125b" menentukan arus pemutus operasi berkadar, "4" mewakili konfigurasi 4 kutub (mengasingkan 3 fasa + neutral) dan "A" menandakan jenis pengawal untuk kefungsian pemindahan automatik.

S: Bolehkah WATSN-160/125b/4A dikendalikan secara manual semasa penyelenggaraan?

A: Ya. Unit ini termasuk ciri pemegang manual yang membolehkan pasukan penyelenggaraan bertukar secara manual antara Kuasa I, Kuasa II atau memaksa suis ke kedudukan dua-OFF (sifar neutral) untuk pengasingan sistem.

S: Adakah pendawaian pengawal luaran diperlukan untuk mengendalikan pensuisan automatik?

A: Siri WATSN menyepadukan unit kawalan atas kapal. Menyambungkan talian kuasa masuk ( persampelan) membolehkan pengesanan dan pensuisan automatik tanpa memerlukan modul pengawal luaran.
