ICS Triplex T9432 daripada Yueyang Tongtu berfungsi sebagai nod pengesan medan dalam seni bina sistem keselamatan Trusted® atau AADvance. Ia memperoleh isyarat analog daripada pemancar medan yang mengukur dan menukarkannya kepada nilai digital untuk pengawal keselamatan.

Peranannya adalah untuk memastikan pengawal keselamatan menerima data analog yang tepat, tepat pada masanya dan disahkan daripada medan dan mengelakkan sebarang kegagalan atau ketidaktepatan pada peringkat input boleh menjejaskan keseluruhan gelung keselamatan.

Apakah yang dilakukan oleh ICS Triplex T9432?

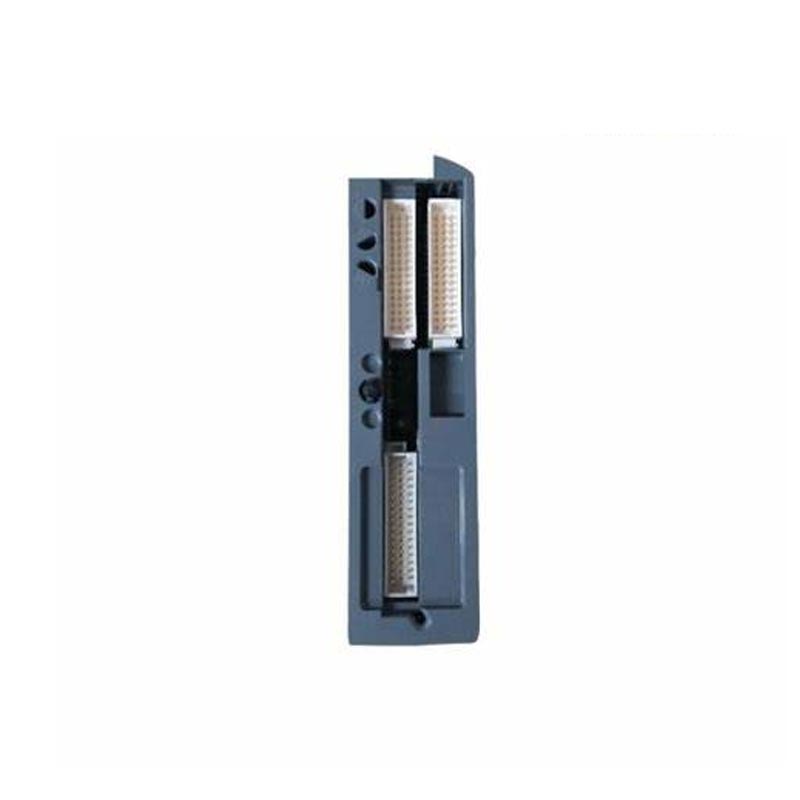

ICS Triplex T9432 ialah modul input analog terpencil 16 saluran yang direka untuk platform Trusted® dan AADvance SIS. Setiap satu daripada 16 saluran diasingkan secara bebas daripada yang lain dan dari satah belakang sistem.

1. Jenis isyarat disokong:

 Semasa: 4–20 mA (lalai), 0–20 mA

 Voltan: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 Termokopel: J, K, T, E, R, S, B

2. Resolusi dan ketepatan: resolusi 16-bit dengan ketepatan skala penuh ±0.05% hingga ±0.1%.

3. Kadar pensampelan dan kemas kini: Modul ini menawarkan selang kemas kini 6 ms dalam mod tanpa penapis, dengan kadar pensampelan maksimum 100 kHz. Dalam konfigurasi TMR, masa imbasan adalah lebih kurang 2.656 ms.

4. Pengasingan: Pengasingan saluran ke saluran dan saluran ke satah belakang pada ±1.5 kVDC tahan selama 1 minit.

5. Komunikasi HART: Modul menyokong HART pass-through, membenarkan pengambilan data diagnostik daripada peranti medan pintar tanpa mengganggu pengukuran analog.

Sorotan Produk

TMR Kesalahan Toleransi

Modul ini menggabungkan tiga kepingan pemprosesan bebas. Jika satu kepingan gagal, dua yang lain terus beroperasi, dan modul mengekalkan kefungsian penuh.

Keupayaan Input Universal

Jenis isyarat boleh dikonfigurasikan perisian melalui perisian konfigurasi Set Alat Dipercayai. Peranti medan yang berbeza boleh ditampung tanpa perubahan perkakasan, mengurangkan keperluan untuk berbilang jenis modul dalam inventori.

Boleh Tukar Panas

ICS Triplex T9432 menyokong penggantian dalam talian tanpa penutupan sistem. Ambil perhatian bahawa slot harus diletakkan dalam mod penyelenggaraan melalui perisian sebelum dialih keluar untuk mengelak daripada mencetuskan penggera palsu.

Diagnostik Onboard Komprehensif

Modul ini sentiasa memantau integriti bekalan kuasa, kualiti isyarat dan litar dalaman. Ia mengesan keadaan litar terbuka, litar pintas, voltan lebih, julat bawah dan keadaan jarak jauh pada setiap saluran. LED panel hadapan menyediakan petunjuk status visual untuk modul dan setiap saluran individu. Pengawas perkakasan bebas secara automatik memulakan penutupan selamat jika kerosakan kritikal dikesan.

Bagaimana untuk Memilih?

Apabila mendapatkan sumber ICS Triplex T9432, pertimbangkan faktor berikut:

Keserasian platform sistem

Sahkan bahawa modul ditujukan untuk sistem khusus anda. Modul direka bentuk untuk platform Trusted® dan AADvance. Ia mungkin tidak serasi dengan barisan produk ICS Triplex yang lain.

Keperluan kiraan saluran

Modul ini menyediakan 16 saluran terpencil. Jika aplikasi anda memerlukan lebih sedikit saluran, T9431 (versi 8 saluran) mungkin merupakan alternatif yang lebih menjimatkan kos.

Perhimpunan penamatan

Modul ini memerlukan pemasangan penamatan yang serasi: T9831, T9832, atau T9833. Pastikan pemasangan penamatan sepadan dengan konfigurasi pendawaian medan anda dan keperluan integriti keselamatan.

Jenis isyarat

Modul menyokong input semasa, voltan, RTD dan termokopel. Sahkan bahawa modul menyokong jenis isyarat khusus yang digunakan dalam peranti medan anda. Untuk input termokopel, sahkan bahawa varian modul menyokong jenis termokopel tertentu (J, K, T, E, R, S, atau B) yang diperlukan.

Keperluan HART

Jika peranti medan anda didayakan HART dan anda memerlukan diagnostik jauh dan data pengurusan aset, sahkan bahawa kefungsian lulus HART didayakan dalam konfigurasi sistem anda.

Spesifikasi Teknikal

Industri Aplikasi

ICS Triplex T9432 digunakan dalam industri yang memerlukan pemerolehan isyarat analog integriti tinggi dengan pematuhan SIL 3:

Minyak dan gas

Sistem penutupan kecemasan, tekanan kepala telaga dan pemantauan suhu, aliran saluran paip dan pengukuran aras, kemudahan pemprosesan gas asli.

Kimia dan petrokimia

Kawalan suhu dan tekanan reaktor, sistem pengesanan kebakaran dan gas, kawalan lajur penyulingan, pemantauan unit keretakan pemangkin.

Penjanaan kuasa

Pemantauan suhu dan tekanan dandang, getaran turbin dan pengukuran suhu galas, sistem pengurusan penunu (BMS).

Metalurgi dan keluli

Relau letupan kawalan injap berkaitan TMR frekuensi tinggi.

Air dan air sisa

Pemantauan parameter proses kritikal di kemudahan rawatan perbandaran dan industri.

Julat suhu operasi modul yang luas (–40°C hingga +70°C) menyokong pemasangan luar, tempat perlindungan yang tidak dipanaskan, dan keadaan iklim ekstrem yang biasa berlaku di tapak penjanaan minyak dan gas huluan serta jauh.

Soal Jawab biasa

S: Adakah ICS Triplex T9432 masih dalam pengeluaran?

J: Tidak. Emerson menghentikan model ini. Walau bagaimanapun, stok lebihan yang diuji masih tersedia melalui pembekal khusus termasuk Yueyang Tongtu. Sahkan ketersediaan dan keadaan (asal baru vs. digunakan yang diuji) sebelum membuat pesanan.

S: Apakah perbezaan antara T9432 dan T9431?

J: T9432 menyediakan 16 saluran input analog terpencil. T9431 menyediakan 8 saluran dan sesuai untuk aplikasi dengan keperluan kiraan saluran yang lebih rendah.

S: Apakah pemasangan penamatan yang serasi dengan T9432?

J: Modul ini serasi dengan perhimpunan penamatan T9831, T9832, dan T9833. T9832 menyediakan penamatan redundansi modular dwi, ​​manakala T9833 menyediakan penamatan redundansi modular tiga kali ganda untuk tahap integriti keselamatan yang lebih tinggi.

S: Bolehkah modul ini digantikan semasa sistem berjalan?

J: Ya, modul menyokong pertukaran panas. Walau bagaimanapun, slot hendaklah diletakkan dalam mod penyelenggaraan melalui perisian konfigurasi sebelum dialih keluar untuk mengelak daripada mencetuskan penggera palsu.

S: Apakah fungsi diagnostik yang disediakan oleh modul?

J: Modul ini menawarkan diagnostik kendiri yang komprehensif termasuk pemantauan bekalan kuasa, semakan integriti isyarat, pengesanan litar terbuka/pintas, pengesanan luar jarak dan pengawas perkakasan bebas dengan penutupan selamat automatik pada kerosakan kritikal. LED panel hadapan menyediakan petunjuk status visual.

S: Adakah modul menyokong komunikasi HART?

A: Ya. Modul menyokong HART pass-through, membenarkan pengambilan data diagnostik daripada peranti medan pintar. Data HART boleh digunakan untuk memantau keadaan peranti dan membekalkan diagnostik modul.

S: Apakah selang penentukuran yang disyorkan?

J: Untuk pematuhan SIL 3, pemeriksaan ketepatan skala penuh disyorkan setiap tahun. Rekod penentukuran hendaklah disimpan untuk audit keselamatan.
